SP2050FII 直联齿轮箱 方滑枕
II优越系列方滑枕：大型模具、机械零部件，石油、航空、轨道交通等行业大工件重型加工首选
| 产品目录 | II 优越系列 方滑枕 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SP2050FII |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/西门子/三菱 |
| 主轴 | 直联齿轮箱 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/11/25 |
详细信息

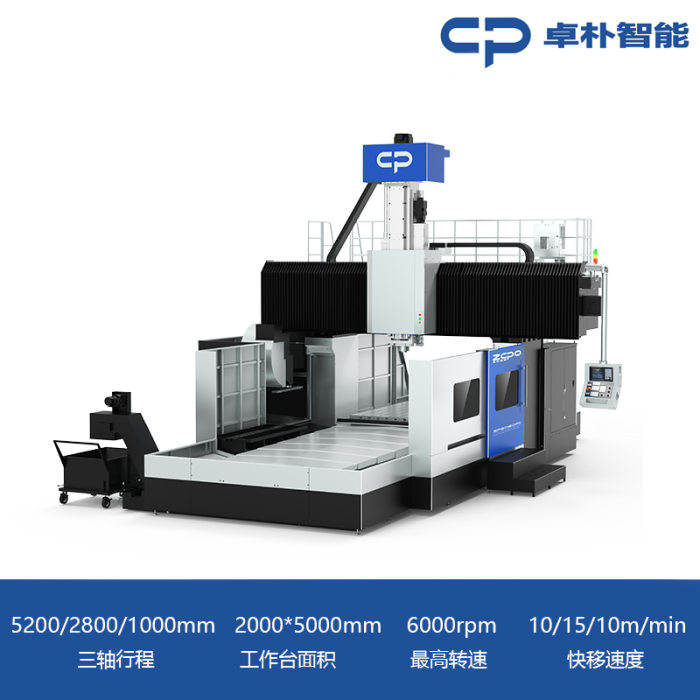

SP2050FII
II优越系列 方滑枕
大型模具、机械零部件，石油、航空、轨道交通等行业大工件重型加工首选
5200/2800/1000mm
三轴行程
2000x5000mm
工作台面积
6000rpm
最高转速
10/15/10m/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们
产品外观
产品亮点
产品系列化、模块化设计
大跨距、大行程、大扭矩、高刚性结构设计
所有铸件均采用高强度具有吸振能力的灰铸铁，经过时效处理以确保稳定性；并设计合理的加强筋，具有极佳的抗弯能力，确保机床刚性。
- 大扭矩：进口主轴单元直连进口碳纤维联轴器，电机和齿轮箱，配合不同齿轮箱和电机，最大输出扭矩1000N.M。
- 大行程：X轴行程最大24米，满足长工件加工需求。
- 大跨距：全系列门宽和Y行程最大化设计，可自由配备多种附件铣头；有效提高机床的加工能力范围。
- 高刚性：全新铸件结构，横梁滑鞍结合面导轨采用垂直正交分布，提高机床整体刚性和精度稳定性。
更易用更强大的控制系统
依托卓朴软件开发工程师与数控系统公司的深度协作，不断在标准数控系统的基础上进行二次开发，打造多功能、智能化的人机界面，为客户创造高效率、更便捷的使用体验。
- 能效加工模式选择
- 刀具管理功能
- 断刀检测功能
- 故障排除引导功能
- 超强人机交互界面
技术参数
加工范围
单位
- 三轴行程
- 5200/2800/1000mm
- 两立柱间距离
- 2800mm
- 主轴端面至工作台面距离
- 260-1260mm
工作台
单位
- 工作台面积
- 2000x5000mm
- T型槽
- 9-22*200mm
- 工作台最大承载重量
- 18000kg
主轴
单位
- 主轴孔锥度
- BT50
- 主轴功率
- 22/26KW
- 最高转速
- 6000rpm
进给
单位
- 最高进给速度
- 8000mm/min
- 快速移动速度
- 10/15/10m/min
精度
单位
- 定位精度
- 0.034/0.022/0.016mm
- 重复定位精度
- 0.014/0.012/0.008mm
外形尺寸
单位
- 机器尺寸
- 12800*6600*5500mm
- 机器重量(约)
- 45500kg
