SP2550 齿轮头主轴 T型滑枕
Ⅰ经典系列T型滑枕：小型模具、机械零部件、石油、航空、轨道交通等行业加工首选
| 产品目录 | I 经典系列 T 型滑枕 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SP2550 |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/西门子/三菱 |
| 三轴 | 齿轮头主轴 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/11/22 |
详细信息
SP2550
I经典系列 T型滑枕
小型模具、机械零部件、石油、航空、轨道交通等行业加工首选
5200/2900/1000mm
三轴行程
2500x5000mm
工作台面积
6000rpm
最高转速
10/10/10m/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们

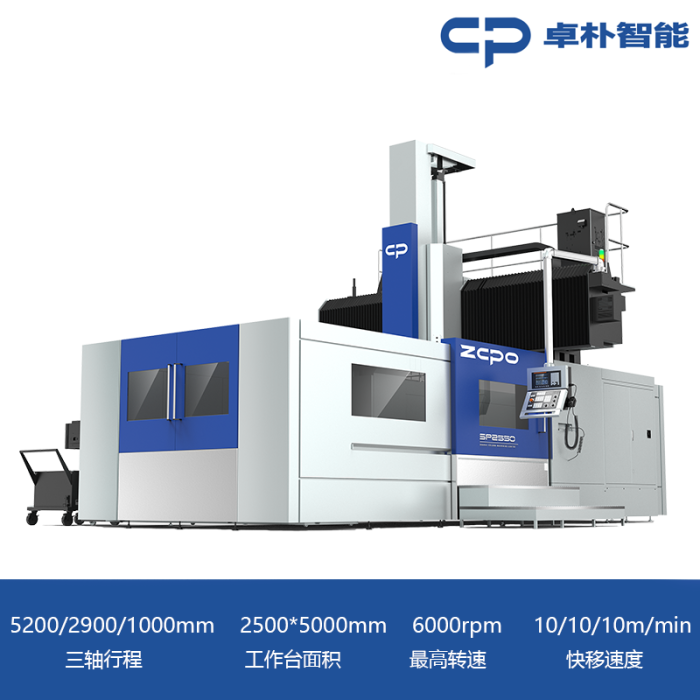

产品外观
产品亮点
产品系列化、模块化设计
高精度、高稳定性结构设计
所有铸件均采用高强度具有吸振能力的灰铸铁，经过时效处理以确保稳定性；并设计合理的加强筋，具有极佳的抗弯能力，确保机床稳定性。
- 滑枕：最佳中心对称主轴箱设计；硬轨超大截面，高刚性；整体刚性提升20%。
- 工作台：工作台镂空设计，移动部件轻量化，提高工作台的响应速度。
- 床身：一体式铸件床身，内部加强筋设计；简化装配流程，降低人员装配误差，提高机床稳定性。
- 横梁：最佳阶梯状横梁和滑鞍设计使主轴箱整体重心向后偏移，实现加工刚性的增加。
更易用更强大的控制系统
依托卓朴软件开发工程师与数控系统公司的深度协作，不断在标准数控系统的基础上进行二次开发，打造多功能、智能化的人机界面，为客户创造高效率、更便捷的使用体验。
- 能效加工模式选择
- 刀具管理功能
- 断刀检测功能
- 故障排除引导功能
- 超强人机交互界面。
技术参数
加工范围
单位
- 三轴行程
- 5200/2900/1000mm
- 两立柱间距离
- 3000mm
- 主轴端面至工作台面距离
- 220-1220mm
工作台
单位
- 工作台面积
- 2500x5000mm
- T型槽
- 11-28*200mm
- 工作台最大承载重量
- 22000kg
主轴
单位
- 主轴孔锥度
- BT50
- 主轴功率
- 22/26(广域)KW
- 最高转速
- 6000(齿轮头)rpm
进给
单位
- 最高进给速度
- 8000mm/min
- 快速移动速度
- 10/10/10m/min
精度
单位
- 定位精度
- 0.034/0.022/0.020mm
- 重复定位精度
- 0.014/0.012/0.008mm
外形尺寸
单位
- 机器尺寸
- 12400*6800*5700mm
- 机器重量(约)
- 46000kg
