SVD1160 直联主轴
SV系列：全新升级版立式加工中心，同级别加工性能和加工范围最优选择
| 产品目录 | SV 优越系列 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SVD1160 |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/西门子/三菱 |
| 主轴 | 直联主轴 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/11/22 |
详细信息

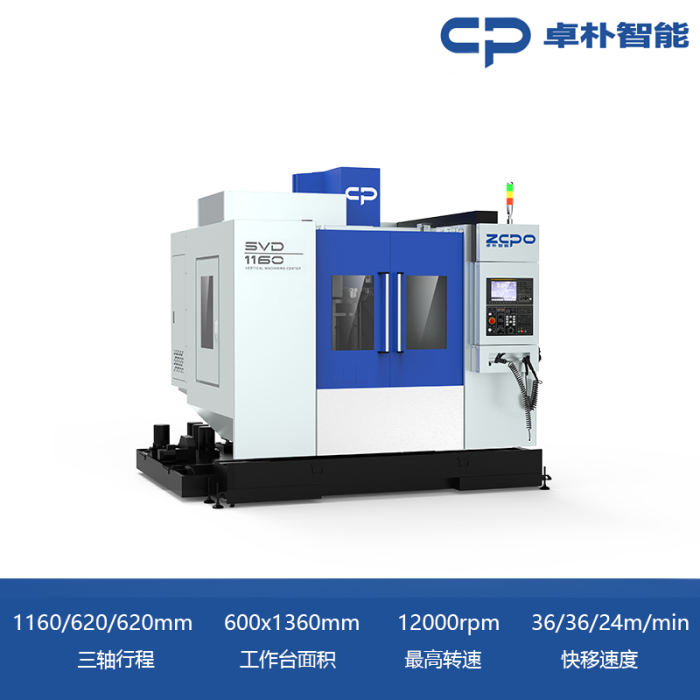

SVD1160
高速高效机型
同级别加工性能和加工范围最优选择
1160/620/620mm
三轴行程
600×1360mm
工作台面积
12000rpm
最高转速
36/36/24m/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们
产品外观
产品亮点
稳定可靠的床身结构
- 坚固的密烘铸造及整体箱式床身，拱形立柱结构提高了机床的基础刚性。
- 基础件经有限元分析后的独特截面设计，内部合理分布加强筋位置，在同等规格产品中具备更高的承载刚性。
- 三轴传动座及尾端支架采用一体式铸件设计，取消了传统的分体、垫片调整机构，大幅提升机床三轴传动的精准性和稳定性。
封闭式主轴箱
主轴箱采用封闭式箱体结构，与立柱导轨接触尺寸加大，整体轻量化设计。标配短鼻端主轴，提高了机床加工过程的Z向定位准确性和主轴加工稳定
直联式主轴
稳定可靠的换刀装置
SV系列标配圆盘机械手换刀装置，
实现更高换刀效率，缩短非切削时间
坚固的密烘铸造及整体箱式床身，拱形立柱结构提高了机床的基础刚性。 标配全封闭刀仓设计，消除连续加工过程中切削液和铁屑对刀套的影响，有效提升换刀动作稳定性，降低维护成本，大幅提高生产率。 大容量刀库一次性装夹多种刀具，加工工件时无需补刀，大幅节省切削时间。
技术参数
加工范围
单位
- 三轴行程
- 1160/620/620mm
- 主轴中心至立柱导轨距离
- 663mm
- 主轴端面至工作台面距离
- 150-770mm
工作台
单位
- 工作台面积
- 600x1360mm
- T型槽
- 5-100*100mm
- 工作台最大承载重量
- 900kg
主轴
单位
- 主轴孔锥度
- BT40
- 主轴功率
- 11/15KW
- 最高转速
- 12000(直联)rpm
进给
单位
- 最高进给速度
- 12000mm/min
- 快速移动速度
- 36/36/24m/min
刀库
单位
- 刀库容量
- 24T
- 换刀时间
- 2.5S
精度
单位
- 定位精度
- 0.008mm
- 重复定位精度
- 0.004mm
外形尺寸
单位
- 机器尺寸
- 3740*2620*2930mm
- 机器重量(约)
- 7000kg
