SVG1580 齿轮头主轴
SV系列：全新升级版立式加工中心，同级别加工性能和加工范围最优选择
| 产品目录 | SV 优越系列 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SVG1580 |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/西门子/三菱 |
| 主轴 | 齿轮头 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/11/22 |
详细信息
SVG1580
高刚性高效机型
同级别加工性能和加工范围最优选择
1500/800/800mm
三轴行程
800×1700mm
工作台面积
6000rpm
最高转速
24/24/24m/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们

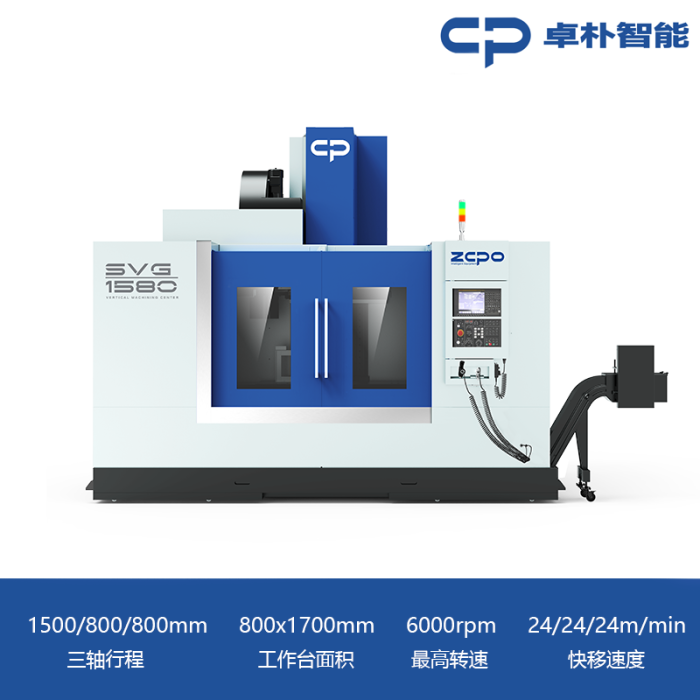

产品外观
产品亮点
更高稳定性、高刚性床身结构
- 坚固的密烘铸造及整体箱式床身，拱形立柱结构提高了机床的基础刚性。
- 基础件经有限元分析后的独特截面设计，内部合理分布加强筋位置，在同等规格产品中具备更高的承载刚性。
- 三轴传动座及尾端支架采用一体式铸件设计，取消了传统的分体、垫片调整机构，大幅提升机床三轴传动的精准性和稳定性。
- Y轴采用四根45mm 高刚性高负荷滚柱线轨，重载 8 滑块 , 强化刚性与荷重性。
- 方便、高效的切屑处理：机床内部标配 2 根螺排，有效排出加工时产生的铁屑，输送效率高。
封闭式主轴箱
主轴箱采用封闭式箱体结构，与立柱导轨接触尺寸加大，整体轻量化设计。标配短鼻端主轴，提高了机床加工过程的Z向定位准确性和主轴加工稳定
高刚性主轴
SVG系列采用内置齿轮传动，2级齿轮驱动式主轴采用圆柱滚柱轴承，确保在低速时具有强大的扭矩, 而在高速下具有稳定的转速, 满足客户多样化的加工需求。 低速挡最大扭矩可达1042Nm。
稳定可靠的换刀装置
SV系列标配圆盘机械手换刀装置，
实现更高换刀效率，缩短非切削时间
坚固的密烘铸造及整体箱式床身，拱形立柱结构提高了机床的基础刚性。 标配全封闭刀仓设计，消除连续加工过程中切削液和铁屑对刀套的影响，有效提升换刀动作稳定性，降低维护成本，大幅提高生产率。 大容量刀库一次性装夹多种刀具，加工工件时无需补刀，大幅节省切削时间。
技术参数
加工范围
单位
- 三轴行程
- 1500/800/800mm
- 主轴中心至立柱导轨距离
- 887mm
- 主轴端面至工作台面距离
- 180-980mm
工作台
单位
- 工作台面积
- 800x1700mm
- T型槽
- 5-22*160mm
- 工作台最大承载重量
- 1200kg
主轴
单位
- 主轴孔锥度
- BT50
- 主轴功率
- 15/18.5(广域)KW
- 最高转速
- 6000(齿轮头)rpm
进给
单位
- 最高进给速度
- 12000mm/min
- 快速移动速度
- 24/24/24m/min
刀库
单位
- 刀库容量
- 24T
- 换刀时间
- 3.5S
精度
单位
- 定位精度
- 0.001mm
- 重复定位精度
- 0.005mm
外形尺寸
单位
- 机器尺寸
- 5300*3250*3560mm
- 机器重量(约)
- 16000kg
