SHL50B 高能力型
30°阶梯轨床身，高刚性自制伺服刀架，切屑能力强
| 产品目录 | 卧式数控车床 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SHL50B |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/广数/凯恩帝 |
| 主轴端部 | A2-6 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/10/17 |
详细信息
SHL50B
高能力型
30°阶梯轨床身，高刚性自制伺服刀架，切屑能力强
Φ520mm
床身上最大回转直径
500mm
最大切削长度
Φ360mm
最大切削直径
A2-6
主轴端部型式
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们

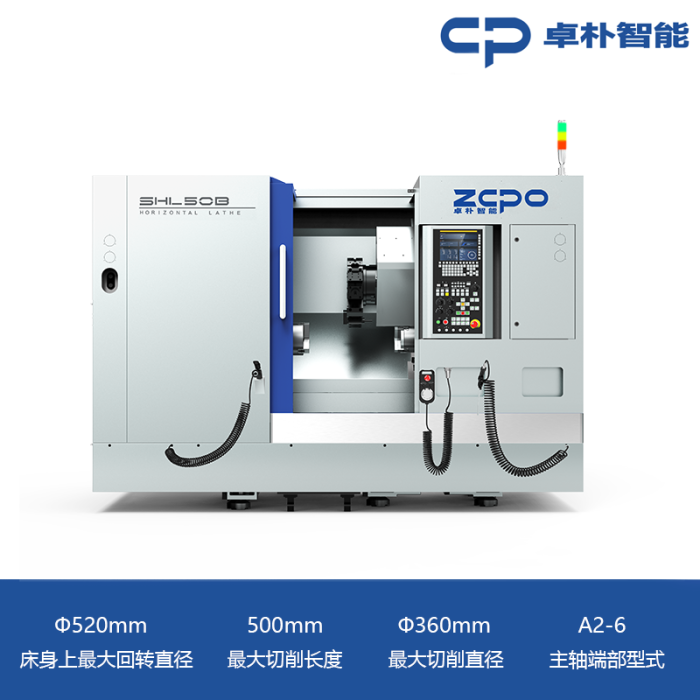

产品外观
产品亮点
加大跨距与宽度的床鞍设计
中空结构搭配合理筋型，具有高刚性、高稳定性的特点最佳中心对称主轴箱设计，加大的铲刮接触面积，高强度侧压板锁紧，具有高刚性、高热稳定性的
高刚性伺服刀架：
自研高刚性伺服刀架，保证的加工的稳定性以及刚性，适合大切削以及较硬金属加工
水平阶梯式导轨床身设计，
为车床提供可靠基础，具有高刚性、高精度、高稳定性的特点、可选配静压导轨（配油冷机）
技术参数
加工范围
单位
- 床身上最大回转直径
- Φ520mm
- 最大切削长度
- 500mm
- 最大切削直径
- Φ360mm
- 滑板上最大回转直径
- Φ360mm
- X/Z轴行程
- 200/550mm
主轴
单位
- 主轴端部形式及代号
- A2-6
- 最大通过棒料直径
- Φ50mm
- 主轴转速范围
- 50-4500mm
- 电机功率
- 11/15mm
进给
单位
- 快速移动速度
- 30/30m/min
尾座
单位
- 尾座主轴锥孔锥度
- 5# T
刀架
单位
- 标准刀架形式
- 12（伺服）T
- 刀盘可否就近选刀
- 可
外形尺寸
单位
- 机器尺寸
- 2502*1723*1753mm
- 机器重量(约)
- 3800kg
