SHL60B 高能力系列 重切削
高刚性、高热稳定性、具有较高可扩展性
| 产品目录 | 卧式数控车床 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SHL60B |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/西门子/三菱/广数/凯恩帝 |
| 主轴端部型式 | A2-8 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/11/22 |
详细信息

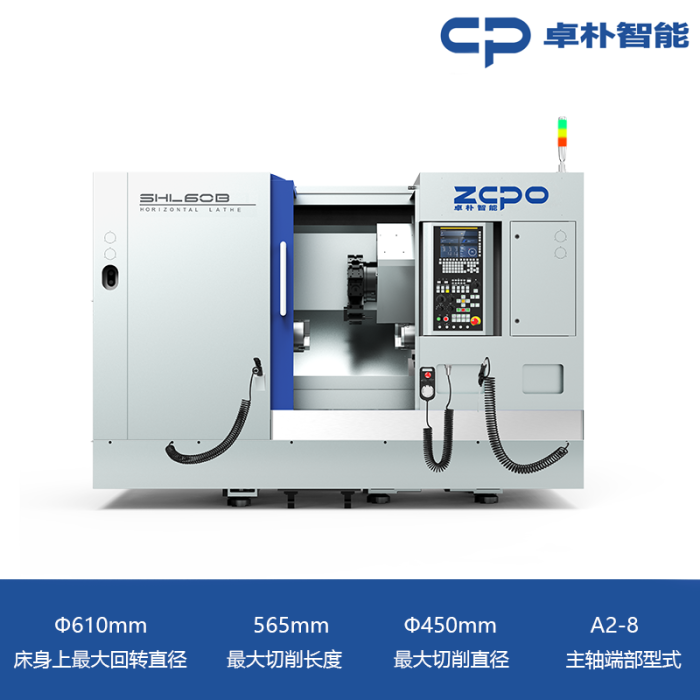

SHL60B
高能力型
高刚性、高热稳定性、具有较高可扩展性
Φ610mm
床身上最大回转直径
565mm
最大切削长度
Φ450mm
最大切削直径
A2-8
主轴端部型式
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们
产品外观
产品亮点
加大跨距与宽度的床鞍设计
加大跨距与宽度的床鞍设计，中空结构搭配合理筋型，具有高刚性、高稳定性的特点最佳中心对称主轴箱设计，加大的铲刮接触面积，高强度侧压板锁紧，具有高刚性、高热稳定性的。
竖直主电机布局，结合水平主轴箱有效缩短皮带长度，具有主传动稳定、噪声小的特点。
最佳中心对称主轴箱设计，加大的铲刮接触面积，高强度侧压板锁紧，具有高刚性、高热稳定性的特点。
水平阶梯式导轨床身设计
水平阶梯式导轨床身设计，为机床提供可靠基础，具有高刚性、高精度、高稳定性的特点。
技术参数
加工范围
单位
- 床身上最大回转直径
- Φ610mm
- 最大切削长度
- 565mm
- 最大切削直径
- Φ450mm
- 滑板上最大回转直径
- Φ400mm
- X/Z轴行程
- 240/610mm
主轴
单位
- 主轴端部形式及代号
- A2-8
- 最大通过棒料直径
- Φ88mm
- 主轴转速范围
- 50-3000mm
- 电机功率
- 11/15mm
- 标准卡盘直径
- 10'' inch
进给
单位
- 快速移动速度
- 30/30m/min
尾座
单位
- 尾座主轴锥孔锥度
- 5# T
刀架
单位
- 标准刀架形式
- 12（伺服）T
- 刀盘可否就近选刀
- 可
外形尺寸
单位
- 机器尺寸
- 2950*1700*1865mm
- 机器重量(约)
- 4700kg
