SHL50PC 高应用系列 动力刀塔
占地面积小，加工能力强，粗、精车兼顾
| 产品目录 | 卧式数控车床 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | SHL50PC |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/西门子/三菱/广数/凯恩帝 |
| 主轴端部型式 | A2-6 |
| 控制方式 | 半闭环控制 |
| 更新时间 | 2024/10/16 |
详细信息

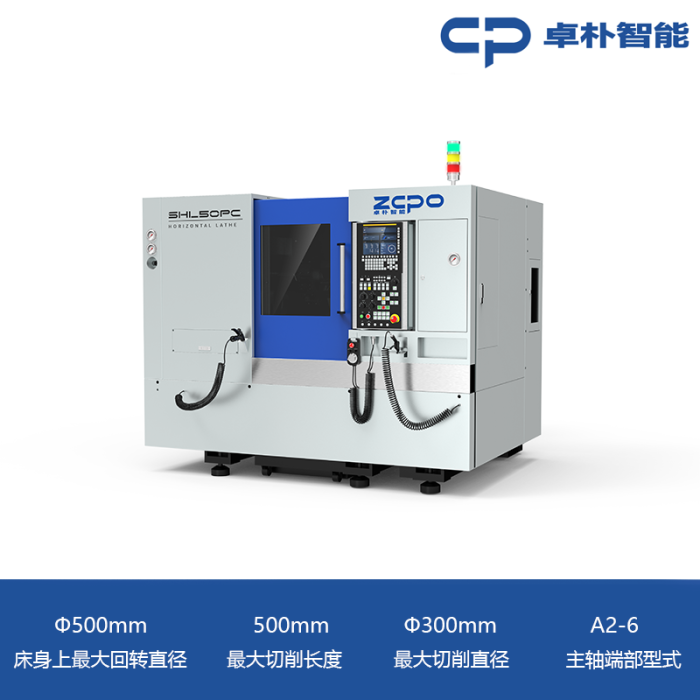

SHL50PC
高应用型
占地面积小，加工能力强，粗、精车兼顾
Φ500mm
床身上最大回转直径
500mm
最大切削长度
Φ300mm
最大切削直径
A2-6
主轴端部型式
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们
产品外观
产品亮点
30°斜床身设计：
30°斜床身，使得床身整地重心更低，刚性更
高，切削时产生振动更小，更适合大切深加工
采用加厚床鞍，使得机床重切性能更好
直线导轨：
导轨采用进口35规格直线滚珠导轨，进给精度高、摩擦阻力小，刚性好，抵抗振动、抵抗变形能力高，可使用户获得较高的加工精度及提高快速移动的速度，获得较高的生产效率
内嵌式主电机：
使得床身更加紧凑，在不影响加工行程的情况下，占地面积更小，可选排屑箱、侧排、后排。
技术参数
加工范围
单位
- 床身上最大回转直径
- Φ500 mm
- 最大切削长度
- 500 mm
- 最大切削直径
- Φ300 mm
- 滑板上最大回转直径
- Φ300 mm
- X/Z轴行程
- 200/560 mm
主轴
单位
- 主轴端部型式及代号
- A2-6
- 最大通过棒料直径
- Φ50 mm
- 主轴转速范围
- 50-4500 mm
- 电机功率
- 11/15 kW
- 标准卡盘直径
- 8'' inch
进给
单位
- 快速移动速度
- 30/30m/min
尾座
单位
- 尾座主轴锥孔锥度
- 5# T
刀架
单位
- 标准刀架形式
- 12（动力）T
- 刀盘可否就近选刀
- 可
外形尺寸
单位
- 机器尺寸
- 2275*1625*1825 mm
- 机器重量(约)
- 3800 kg
