XK5030B 立铣头
数控升降台铣床，立铣头，刚性结构
| 产品目录 | 数控升降台铣床 |
|---|---|
| 品牌 | 金属切削解决方案制造商 |
| 产品规格 | XK5030B |
| 品牌 | ZOPO卓朴智能 |
| 数控 | 发那科/凯恩帝/华中数控 |
| 控制 | 数控立铣头 |
| 更新时间 | 2024/11/24 |
详细信息
XK5030B
数控升降台铣床
580/260/90mm
三轴行程
300×1100mm
工作台面积
2500rpm
最高转速
3000/3000/1500mm/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们

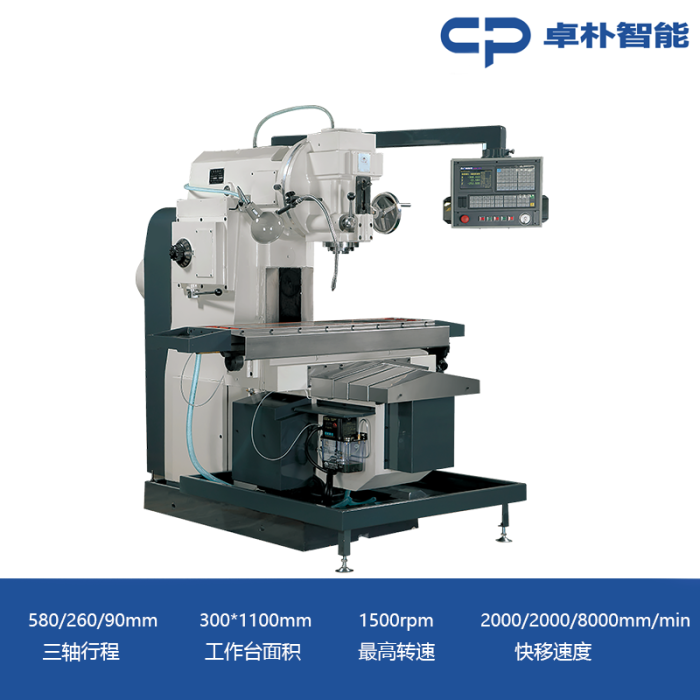

产品外观
产品亮点
结构刚性+精确稳定性
本机床为数控立式升降台铣床，具有较高结构刚性和精确稳定性。配置高性能数控系统，能实现纵横垂三个方向三个坐标联动进给。机床的功能齐全，自动化程度高，操作简便，性能可靠。
高刚性和稳定性机械结构
主轴是由功率4kW、转速为5000rpm变频电动机，经过弹性联轴器和变速机构的齿轮传动链来传动的。利用主轴变频获得不同的转速，其范围为200~2500rpm。
各个坐标轴传动采用高精度滚珠丝杠，纵向由电机直接驱动，横向及垂向经同步带传动，精度高。
三个方向导轨副均有淬火、贴塑配置，精度保持性高，寿命长。
广泛的加工应用
本机床适用于加工各种形状复杂、精度要求较高零件的单件及批量生产，如凸轮、样板、靠模、弧形槽等。广泛适用于机械加工各行业。在配合万能分度头、圆工作台等铣床附件亦可扩大机床使用范围。
技术参数
加工范围
单位
- 三轴行程
- 580/260/90 mm
- 主轴轴向最大移动距离
- 90mm
- 主轴端面至工作台面距离
- 70-430 mm
- 床身垂直导轨至主轴中心线的距离
- 290 mm
- 床身垂直导轨至工作台中心距离
- 160-420 mm
工作台
单位
- 工作台面积
- 300x1100mm
- T型槽
- 3-14*63mm
- 工作台最大承载重量
- 280kg
主轴
单位
- 主轴孔锥度
- 7：24 No.40
- 主轴功率
- 4KW
- 最高转速
- 2500rpm
进给
单位
- 最高进给速度
- 2000mm/min
- 快速移动速度
- 3000/3000/1500mm/min
精度
单位
- 定位精度
- 0.025mm
- 重复定位精度
- 0.015mm
外形尺寸
单位
- 机器尺寸
- 1500*1470*1800mm
- 机器重量(约)
- 1800kg
